网线接线顺序 (T568B-T568B)

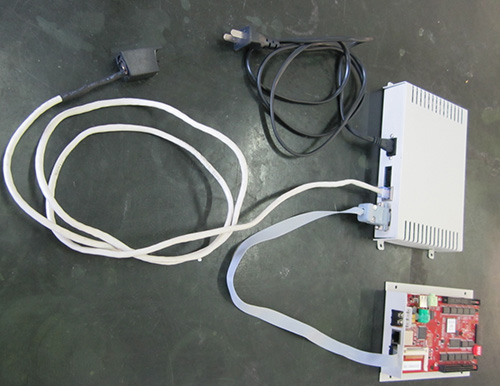

MATE功能板端线序：

(1)橙白 (2)橙 (3)绿白 (4)蓝 (5)蓝白 (6)绿 (7)棕白 (8)棕

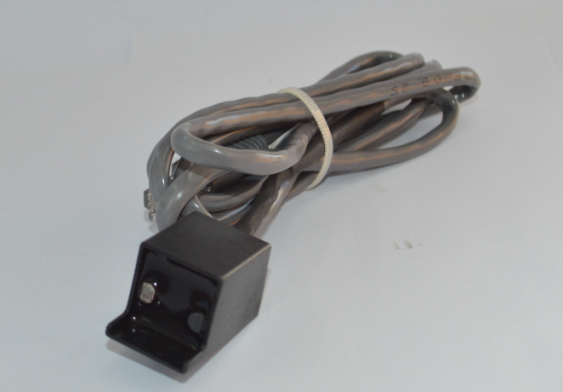

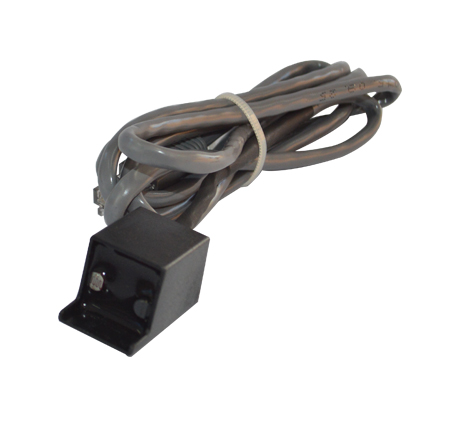

传感器头[SENSERout1.1] 端线序：

(1)橙白 (2)橙 (3)绿白 (4)蓝 (5)蓝白 (6)绿 (7)棕白 (8)棕

各种传感器接口

光敏电阻+DS18B20

(1) 橙白 DS18B20

(2) 橙 GND

(3) 绿白 保留

(4) 蓝 保留

(5) 蓝白 光敏电阻

(6) 绿 保留

(7) 棕白 GND

(8) 棕 VCC

光敏电阻+温湿度传感器(SHT)

(1) 橙白 保留

(2) 橙 GND

(3) 绿白 SDA(温湿度传感器数据)

(4) 蓝 保留

(5) 蓝白 光敏电阻

(6) 绿 SCL(温湿度传感器时钟)

(7) 棕白 GND
